Themenstarter 21. Mai 2012 00:00
Guten Abend,
ich bin gerade dabei möglichst unsichtbar ein Blaupunkt Sylt SQM 108 und einen Blaupunkt Verstärker BQA 208 in meinem GTI einzubauen.
Drei Fragen zum Anschluß:

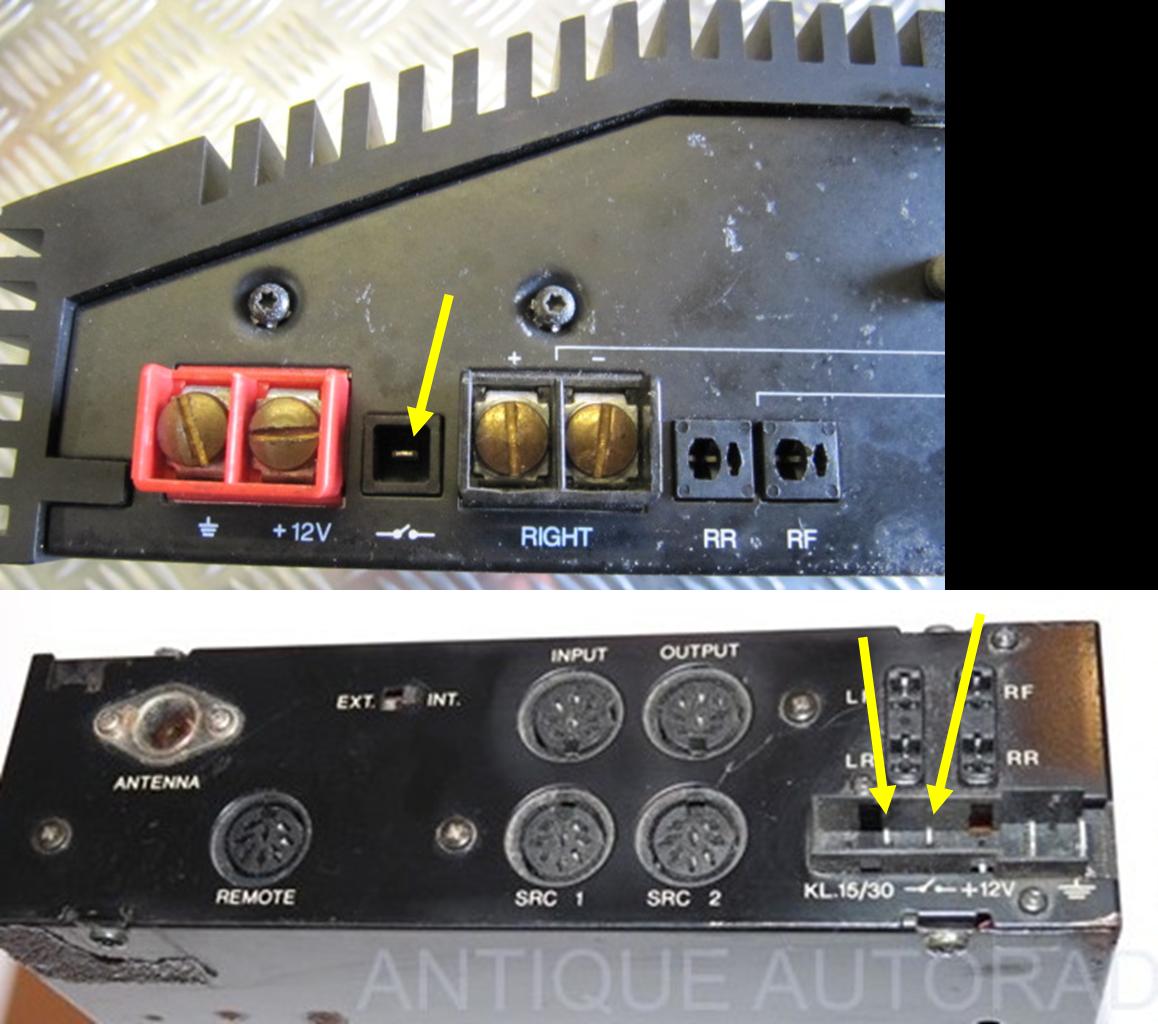

1) Bedeutet das Schaltbild "_./ ._" beim BQA und Sylt, das hiermit "eingeschaltet" wird, sprich (+) und (-) liegen dauerhaft an und mit einschalten der Zündung (angeschloßen an diese Anschluß "_./ ._") wird dann das Radio aktiv (sofern an der Schwanenhalsfernbedienung eingeschaltet wird)
2) Läuft über "_./ ._" nennenswerter Strom (zwecks Kabelstärke und Sicherung)?
3) Was bringt der Anschluß "KL.15/30" am Sylt?
Danke & schöne sonnige Woche!
Gruß
Markus
21. Mai 2012 11:02
Hi,
Am Radio dürfte der Stift mit dem Schaltersymbol der Ausgangs sein und an dem Booster ist es der Schalteingang. Wenn am Radio Schaltausgang 12V anliegen wird im Booster ein Relais geschaltet und der Booster mit Spannung versorgt. Hier fließt nur ein sehr geringer Strom. Eine 1A Angstsicherung sollte reichen, original war da warscheinlich garkeine drin.
KL.15/30 am Radio bedeutet eigendlich nur, daß da auch +12V dran kommen. Wenn Du dort KL. 15 anschließt, dann geht das Radio mit der Zündung an und aus. Und wenn Du dort KL. 30 anschließt, dann muß Du es manuell ein und aus schalten. Der +12V Anschluß kommt auf jeden Fall an KL. 30.
Gruß,
Michael
